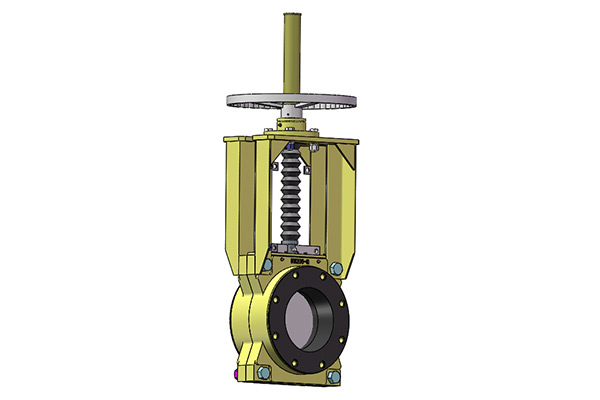

FHZ系列阀门

FHZ系列阀门应用

FHZ系列阀门主要适用于粗物料及腐蚀性物料的输送，通常应用于矿山、电力、环保、氧化铝、磷、纸浆和造纸等行业。

FHZ系列阀门技术参数

1）尺寸范围：DN150-200mm
2）温度范围：0-80℃
3）公称压力：1.0MPa
4）阀 座：橡胶（多种橡胶材料可选）
5）闸 板：多种不休钢材料可选

FHZ系列阀门性能特点

FHZ系列渣浆阀汇集了众多耐磨和耐碱阀的优点，能够为您提供更为出色的整体性能。
1）双橡胶密封衬套，内置加固支撑钢结构，确保阀门可靠开关。
2）独特的耐磨结构设计，确保更长的使用寿命。
3）双向全通径流道，减小压降，降低磨损，延长使用寿命。
4）100%气泡级密封，保证下游绝对零泄漏。
5）无需闸板或阀杆填料，消除填料泄漏或维修。
6）无金属部件与料浆直接接触。
7）无阀座腔，消除了固体颗粒堆积，保证闸板可靠关闭。

FHZ系列阀门工作原理

密封胶圈专为浆料工况设计。相匹配的两个密封胶圈被装入阀腔内，当阀门关闭时，胶圈压紧闸板，形成密封；当阀门开启时，两个胶圈相互压紧形成密封。开启阀门时，改良的密封胶圈相互压合，提供气泡级密封，避免直接压力妨碍二次密封。

随着闸板从开位移至关位，胶圈接触面之间形成一个间隙，使胶圈中阻碍或者堵塞阀门的介质由此清除，并从排污口排出到外界。

当闸板完全关闭时，胶圈密封面与闸板完全接触，胶圈结构再次提供辅助密封功能。独特的胶圈设计使得阀门在关闭或开启时提供可靠的密封，避免金属部件与流质浆料接触。

FHZ系列阀门防堵塞装置

阀门底部有一个内置清洁区，清洁区安装有一个可拆卸的冲洗板进行封闭。排污口可以排出内部堆积的浆料，保证闸板完全关闭。

第二道密封

第二道密封位于阀体上端。第二道密封在闸板穿过密封时对闸板起润滑作用，使闸板运动平滑，延长密封寿命并减小驱动闸板时所需的动力。

硅基润滑脂存储在密封件的棱槽内，闸板每次通过密封件时，少量的长效润滑脂即可释放以润滑闸板。密封件可现场在管线上进行更换。
