水力旋流器的安装方法及工作流程

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。

生产实践中，水力旋流器的安装方式有四种：正装、倒装、斜装和平装。

旋流器正装

旋流器的轴线垂直于水平线、溢流口在上，沉沙口在下。分级、脱泥、浓缩、澄清和洗涤作业的旋流器多用正装，特别是单台的旋流器。

旋流器倒装

旋流器的轴线也垂直于水平线，但溢流口在下，沉沙口在上，同正装正好相反。选别作业中的重介质旋流器有时采用倒装。

旋流器斜装

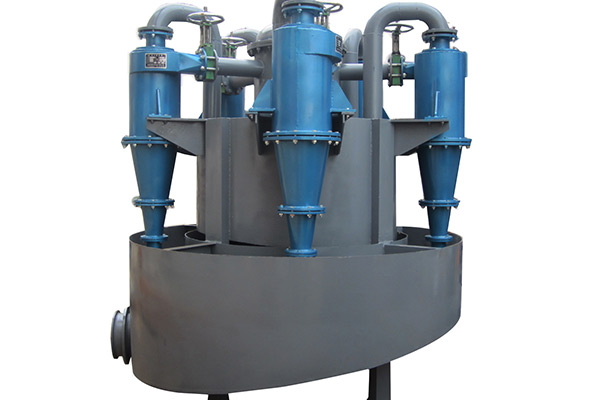

旋流器轴线同水平线成一角度。多台成组配置的旋流器或选别用的重介质旋流器多采用斜装。

旋流器平装

旋流器轴线同水平线相平行，应用较少，只有处理纤维状浆体带有螺旋排矿装置的旋流器采用平装，油水分离旋流器多用平装。

水力旋流器是由上部筒体和下部锥体两大部分组成的非运动型分离设备，其分离原理是离心沉降。当待分离的料浆（非均相固液混合物）以一定的压力从旋流器周边进入旋流器后被迫作回转运动。由于其受到的离心力、向心浮力、流体曳力等大小不同，料浆中的固体粗颗粒克服水力阻力向器壁运动，并在自身重力的共同作用下，沿器壁螺旋向下运动，细而小的颗粒及大部分水则因所受的离心力小，未及靠近器壁即随料浆做回转运动。在后续给料的推动下，颗粒粒径由中心向器壁越来越大，形成分层排列。随着料浆从旋流器的柱体部分流向锥体部分，流动断面越来越小，在外层料浆收缩压迫之下，含有大量细小颗粒的内层料浆不得不改变方向，转而向上运动，形成内旋流，自溢流管排出，成为溢流，而粗大颗粒则继续沿器壁螺旋向下运动，形成外旋流，最终由底流口排出，成为沉砂。从而达到分离分级的目的。
