水力旋流器内部结构分析

水力旋流器一般用于矿物的分级、分选、浓缩、脱泥和油水分离等，是利用物料之间密度差异进行物料分选设备。下面通过水力旋流器内部结构更好的认识水力旋流器。

水力旋流器内部结构分为为给料口，负责物料进入；圆柱外壳体；；溢流管，输送低密度物料；锥形容器；排矿口，粗重颗粒的排出；导管，细颗粒的排出。另外水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。其主体部分为上端的中空的圆柱体和下部的与圆柱体相通的倒椎体，两者通过溢流管连接。

下面通过水力旋流器工作原理更好地说明水力旋流器内部结构各个部分的作用：物料沿切线方向以一定压力由入料口进入圆筒部分，物料沿圆筒内壁方向运动，在离心力和重力的共同作用下，密度较大的物料沿圆筒内壁呈螺旋状向下运动，最后由底部的排矿口排出，密度较小的物料透过分离界面沿中心部分向上螺旋运动，最后由溢流管排出而较细的矿粒则在锥体中心和水形成内螺旋状的上升矿浆流，经导管排出。在其工作过程中对其效果产生影响的结构参数有水力旋流器直径、入料管直径、给料密度、给矿方式、溢流管直径、椎体角度、溢流管插入深度、进料压力、安装方式、底流口直径等，结构参数不同，其作用效果也就不同。

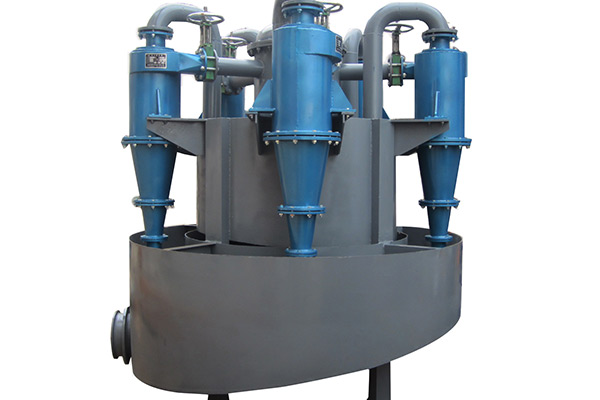

公司主导产品为安生牌旋流器，分为：矿山用水力分级旋流器系列，煤炭用重介质分选旋流器系列，化工电厂用浓缩分级旋流器系列等。旋流器的制作材质，采用高质耐磨的聚氨酯弹性体，耐磨橡胶，高铝陶瓷等。
