高效旋流器的结构和特点

旋流器的工作原理

待分离浆液在压力的作用下，沿渐开线方向进入旋流器高速旋转，在离心力场的作用下，细而小的矿物颗粒由于所受离心力小，在旋流器的轴线中心富集并随内旋流向上运动，从上部溢流管得到粒度细的溢流产物。粒度较大的矿物颗粒由于所受的离心力较大，被甩向旋流器的内壁，同时在重力的作用下，随外旋流向下运动，在下部的沉砂口得到粒度粗而密度大的沉砂产物。

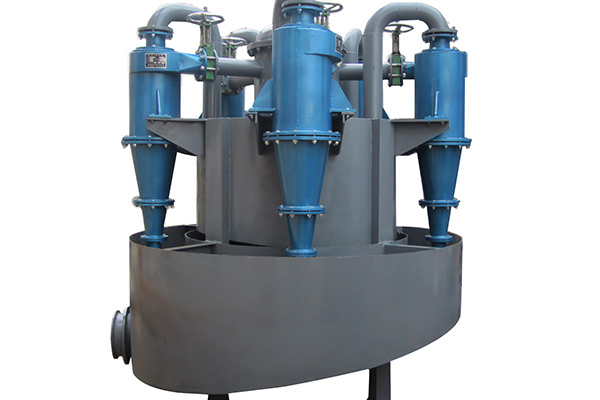

高效高分级旋流器的结构

高效高分级旋流器由进料装置、分离装置、底流装置、溢流装置构成，进料装置采用渐开线形式给料，给料管为矩形渐缩管，其外沿线以渐开线平滑过度至进料箱内侧，分离装置由柱体和锥体组成，根据待分离矿物的比重、粒度以及对溢流细度的要求，匹配不同的柱体高度。锥体部分采用变锥技术，以保持颗粒在锥体分离部位的切向速度，达到最佳的分离效果。底流装置的内部形状亦采用柱锥形式，并相应加大柱体高度。

高效高分级旋流器的特点

与普通旋流器(20度锥角)相比，高效分级旋流器具有如下特点：
(1)在处理同样的物料、同样的操作条件下，分级溢流细度相对提高20％-30％。
(2)在获得同样的溢流细度时，分级效率至少提高10％以上。生产实践中，高效分级旋流器的分级效率最高可提高27％。
(3)可用大直径高效旋流器代替小直径普通旋流器，能达到相同的溢流细度。
(4)能量损耗低，高效分级旋流器可在较低的压力下丁作，能保证分级效果。
